分光色差儀TS8520適用於塗料、油墨、印刷、陶瓷、紙張、塑膠、橡膠、皮革、紡織品、電鍍品、果實、建築材料、汽機車零件等,可用於螢光樣品測量。有關之顏色與色差的測定,主要根據CIE色空間的Lab,Lch原理,測量顯示出樣品與被測樣品的色差△E以及△Lab值。

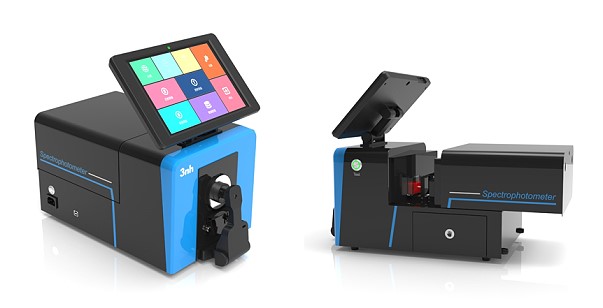

依據CIE(國際照明委員會)標準而研製開發的分光測色儀,全觸摸螢幕操作、配置10.5吋獨立可旋轉平板電腦超大螢幕顯示的測色儀;配有高端顏色品質管理軟體。具有使用方便、性能穩定、測量精準的特點。
一、主要特點
1、採用國際通用的D/8 結構,相容SCI/SCE測量,並支援SCI+SCE同時快速測量
TS8520臺式分光測色儀採用了國際上適用範圍廣泛的D/8照明觀測條件、SCI/SCE(包含鏡面反射/不包含鏡面反射)合成技術,支援SCI+SCE同時快速測量。
2、大屏易操作,測量更快更準
配置10.5吋獨立可旋轉平板電腦,回應速度快,操作舒適方便,
3、雙陣列CMOS圖像感應器
具有較高的靈敏度和較寬的光譜回應範圍,可實現高精度和可重複的測量。
4、測量指標豐富,多種觀測光源
提供40+種測量指標,以及可定制光源(共計41種光源,部分通過上位機實現)多種觀測光源,可以滿足不同測量條件下的特殊測量需求。
5、口徑自動識別
TS8520臺式分光測色儀配備Φ 25.4/15/8/4mm四種測量口徑,可根據需要自行配置口徑和透鏡位置,兼顧特殊測量需求。
6、測量方便,樣品適應廣
可側面測量、朝上測量、朝下測量(使用配件)等多姿態放置測量,敞開式透射倉,適應更多被測樣品。
7、自動溫濕度補償功能,讓測量資料更準確
8、攝像頭取景定位,可清楚觀察被測量區域
TS8520臺式分光測色儀內置攝像頭取景定位,通過攝像頭即時取景,能精准判斷出物體被測部位是否為目標中心,提高了測量效率和準確性。
9、採用組合全光譜LED光源、UV光源
360~780nm組合LED光源,包含UV,400nm截止光源,420nm截止光源,460nm截止光源
10、色彩管理軟體
TS8520便攜臺式分光測色儀搭配的SQCX品質管理軟體,適用於各個行業的品質監控和顏色資料管理。將使用者的色彩管理資料化,比較顏色差別,生成測試報告,提供多種色空間測量資料,定制化客戶的色彩管理工作。
11、【選購】透射測試夾具組件、薄膜夾具。
二、規格
產品型號 |
TS8520(LED光源) |
照明方式 |
反射:D/8(漫射照明,8°方向接收);
SCI/SCE測量;包括UV/排除UV測量;
透射:D/0(漫射照明,0°方向接收)
SCI/SCE測量;包括UV/排除UV測量;
霧度(ASTM
D1003);
符合標準CIE
No.15,GB/T
3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7,JIS Z8722
條件C |
特性 |
1.塑膠電子、油漆油墨、紡織服裝印染、印刷等行業等廣泛應用。
2.10.5吋獨立可旋轉平板電腦,128G存儲空間,攝像頭即時取景。
3.儀器可側面測量、朝上測量、朝下測量(使用配件)等多姿態放置測量。
4.敞開式透射倉,可測試厚度54mm透射樣品。
5.自動溫濕度補償功能。 |
積分球尺寸 |
Φ154mm |
照明光源 |
360~780nm組合LED光源,包含UV,400nm截止光源,420nm截止光源,460nm截止光源 |
分光方式 |
凹面光柵 |
感應器 |
256像元雙陣列CMOS圖像感應器 |
測量波長範圍 |
360~780nm |
波長間隔 |
10nm |
半頻寬 |
5nm |
反射率測定範圍 |
0~200% |
反射率解析度 |
0.01 |
測量口徑 |
反射:XLAV
Φ25.4mm/Φ30mm;LAVΦ15mm/Φ18mm
MAVΦ8mm/Φ10mm;SAVΦ4mm/Φ6mm
透射:
Φ25.4mm(樣品高度與厚度不限制,厚度≤54mm)
備註:1.切換口徑自動識別
2.客戶可根據需要自行配置口徑和透鏡位置 |
含光方式 |
反射SCI/SCE,透射SCI/SCE |
顏色空間 |
CIE LAB,XYZ,Yxy,LCh,CIE
LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 |
色差公式 |
ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,
DINΔE99,
ΔE(Hunter)
,ΔE*CH,555色調分類 |
其它色度指標 |
WI(ASTM E313,CIE/ISO,AATCC,Hunter,Taube,Berger
Stensby),
YI(ASTM D1925,ASTM
313),ISO亮度,R457,
同色異譜指數Mt,
沾色牢度,變色牢度,力份,
遮蓋度,APHA/Hazen/Pt-Co(鉑鈷指數),Gardner(加德納指數)
8度光澤度,555色調分類,霧度透過率(ASTM
D1003),Saybolt(塞伯特指數),ASTM
D1500色標,
8度光澤度,555色調分類,黑度(My,dM),(部分功能功能通過上位機實現)
|
觀察者角度 |
2°/10° |
觀測光源 |
D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30,B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共計41種光源,部分通
過上位機實現) |
顯示 |
光譜圖/資料,樣品色度值,色差值/圖,色品圖,顏色模擬,合格/不合格結果,顏色偏向,色彩評估,霧度,液體色度 |
測量時間 |
約2.0s(同時測試SCI/SCE
約4s) |
重複性 |
反射色度值:Φ25.4mm/SCI,ΔE*ab
0.015以內(儀器預熱校正後,以間隔5s測量白板30次平均值)
透射色度值:Φ25.4mm/SCI,ΔE*ab
0.04以內(儀器預熱校正後,以間隔5s測量白板30次平均值)
光譜反射/透過率:≤0.1% |
台間差 |
Φ25.4mm/SCI,ΔE*ab 0.16以內(BCRA系列Ⅱ
12塊色板測量平均值) |
尺寸 |
長X寬X高=440X248X283mm |
重量 |
約13.5kg |
供電方式 |
直流24V,3A電源適配器供電 |
照明光源壽命 |
5年大於300萬次測量 |
顯示幕 |
10.5吋獨立可旋轉平板電腦,128G存儲空間 |
介面 |
USB,藍牙®5.0,列印串口 |
存儲資料 |
128G存儲空間,100000條以上(SCI/SCE算一條資料) |
語言 |
簡體中文,繁體中文,English,(可定制德語、法語、西班牙語、俄語、日語、泰語、韓語、波蘭語、葡萄牙語) |
操作溫度範圍 |
0~40℃(32~104°F) |
存儲溫度範圍 |
-20~50℃(-4~122°F) |
|
